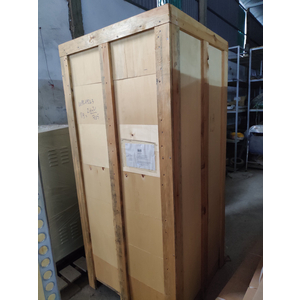

Tủ sạc ắc quy 110VDC/50A Châu Âu

I. Tủ Sạc ắc quy 110VDC/50A  Chấu Âu ( Battery Charger 110VDC/50A):

Là thiết bị rất quan trọng, không thể thiếu được trong các trạm biến áp 110KV, 220KV, 500KV, nhà máy thủy điện, Nhiệt điện, các nhà máy thép, xi măng...

Tủ sạc ắc quy 110VDC/50A  Chấu Âu  cung cấp nguồn DC cho các thiết bị điều khiển, sạc cho ắc quy, đảm bảo đóng cắt các sự cố, kể cả khi mất nguồn lưới.

II. Nguyên lý hoạt động tủ sạc ắc quy 110VDC/50A  Chấu Âu:

Tủ sạc ắc quy 110VDC/100A có chức năng, chuyển đổi điện áp xoay chiều 380AC hoặc 220VAC thành điện áp một chiều 110 DC.

Khi có nguồn điện lưới, Tủ sạc ắc quy 110VDC/50A, sẽ biến đổi điện áp AC sang DC, để sạc cho ắc Quy và cung cấp cho phụ tải.

Khi điện lưới mất, ắc quy sẽ cung cấp trự tiếp cho các phụ tải . Khi có điện lưới trở lại thì tủ sạc tiếp tục hoạt động.

III. Công nghệ Tủ sạc ắc quy 110VDC/50A  Chấu Âu:

Tủ sạc ắc quy 110VDC/50A của hãng EDIT sản xuất, sử dụng công nghệ Thyristor controle, với bộ điều khiển kỹ thuật số tiên tiến

Tủ hoạt động hoàn toàn tự động với với hai chế độ sạc:

+ Fload: là chế độ sạc nổi, duy trì điện áp ở giá trị ổn định và dòng điện thấp khi ắc quy đã được nạp đầy.

+ Boost: Là chế độ sạc tăng thế với điện áp cao và dòng điện lớn, để sạc nhanh cho ắc quy nhanh đầy.

Quá trình chuyển đổi hai chế độ hoàn toàn tự động.

IV. Cách tính chọn Tủ sạc ắc quy 110VDC/50A  Chấu Âu:

Để hệ thống hoạt động ổn định và hiệu quả , chúng ta phải lựa chọn tủ sạc ắc quy 110VDC/50A  Chấu Âu  phủ hợp với hệ thống.

Khi chọn Tủ sạc ắc quy 110VDC/50A  Chấu Âu  chúng ta cần chọn các yêu tố sau:

+ Số Lượng bình ắc quy phù hợp :

- Ắc quy Axit: 9 Bình ắc quy 12V, 54 Bình ắc quy 2V

- Ắc quy Ni-Cd:  86 Bình loại 1,2V/1 Bình

+ Dung Lượng của ắc quy (AH) tùy thuộc vào yêu cầu của hệ thống cần lưu bao lâu khi mất điện lưới

+ Dòng điện đầu ra của tủ sạc 110VDC/50A  Chấu Âu:

Dòng điện đinh mức đầu ra của tủ sạc phải = Tổng dòng điện các phụ tải + Dòng sạc cho ắc quy ( 20% Dung lượng)

+ Hệ thống nên sử dụng hai tủ sạc ắc quy và 1 dàn ắc quy, đảm bảo 1 tủ chạy và 1 tủ dự phòng.

V. Thông số kỹ thuật Tủ sạc ắc quy  110VDC/50A  Chấu Âu:

+  Điện áp đầu vào:  3 Pha ( L1,L2,L3) hoặc 3 Pha 4 dây ( L1, L2, L3, N), 50Hz

+ Dòng điện đầu ra: 0-30A

+ Điện áp đầu ra: 110VDC ( Điều chỉnh 100VDC-160VDC)

+ Hiển thị LCD, LED:

+ Chế độ sạc:  Tự động và bằng tay

• Float Charger : Chế độ phụ nạp điện áp ổn định khi ắc quy đã nạp đầy
• Boost Charger: Chế độ sạc tăng cường điện áp cao khi ắc quy đói

Hai chế độ Float và Boost đều có thể cài đặt được điện áp đầu ra

+ Chế độ bảo vệ:  Quá áp, thấp áp, quá tải, ngắn mạch, quá nhiệt…..

+ Chế độ bảo vệ ắc quy xả sâu: Dùng bộ LVD ( Optiopn) khi ắc quy xả tới 100VDC thì bộ LVD sẽ cắt không cho xả tiếp nữa, bảo vệ ắc quy khỏi hư hỏng.

+ Bảo vệ điện áp cao cho tải:  Dùng Bộ Dropping diode( Option) đầu ra cho phụ tải để khi chế độ sạc điện áp cao Boost, điện áp ra cho phụ tải vẫn ổn định 120VDC an toàn cho phụ tải. ắc quy vẫn được sạc điện áp cao đảm bảo nhanh đầy bình.

+ Bộ giám sát truyền thông( Option): có thể kết nối truyền thông Mosbus , điều khiển giám sát từ xa.

+ Loại ắc quy: Bộ sạc có thể sạc được cho các loại ắc quy: Axit Chì, Ni-Cd…

VI. Sơ đồ nguyên lý tủ sạc:

+ Sơ đồ 1 Tủ sạc và 1 dàn ắc quy:

+ Sơ đồ 2 Tủ sạc và 1 dàn ắc quy:

VII. Hướng dẫn đấu nối tủ sạc 110VDC/50A  Chấu Âu:

Phía dưới đáy tủ có các cầu đấu có ký hiệu rõ ràng. Ta đấu nguồn vào AC 3 Pha hoặc 1 pha

Đấu đầu ra với dàn ắc quy, đầu ra với các phụ tải, chú ý đấu đúng cực Âm (-), Cực Dương (+)

VIII. Liện hệ hỗ trợ tủ sạc ắc quy 110VDC/50A  Chấu Âu:

Mọi yêu cầu báo giá, tư vấn, catalogue xin vui lòng liên hệ với chúng tôi

HP:  0917614668                  Email: kinhdoanh2@truongphatme.com
